Un réservoir de stockage d’hydroxyde de sodium peut sembler en bon état tout en restant dangereux à remplir ou à vidanger. Un évent obstrué, un joint inadapté ou une vanne de vidange du bac de rétention laissée ouverte peut compromettre une installation par ailleurs adaptée. Pour les équipes chargées du contrôle qualité et de la sécurité, un système de stockage acceptable doit réunir trois conditions : un équipement adapté à la solution et à la température réelles, une capacité de respiration suffisante pendant les transferts et une rétention capable de contenir un déversement plausible.

L’inspection doit commencer par l’examen des conditions d’exploitation, en particulier la concentration, la température de livraison, le débit de transfert et les exigences de pureté du produit. Ces éléments permettent de déterminer si les matériaux, les raccords, la configuration de l’évent et les limites d’inspection du réservoir restent adaptés. Un tableau de compatibilité des matériaux ou un certificat de réservoir constitue un élément de preuve utile, mais aucun des deux ne permet à lui seul d’établir que l’installation complète est sûre dans ses conditions d’exploitation actuelles.

Définir les conditions auxquelles le système de stockage doit résister

Avant d’inspecter les équipements, comparez la base de conception documentée du réservoir à son utilisation réelle. Un changement de fournisseur, de concentration de la solution, de pompe de déchargement ou de dispositif de chauffage peut modifier les conditions sans signe extérieur évident. L’examen doit porter sur les points suivants :

• La concentration d’hydroxyde de sodium prévue et toute variation autorisée.
• Les températures normales et maximales plausibles du liquide, notamment celles des livraisons entrantes et les défaillances du chauffage.
• La masse volumique de la solution retenue pour la conception structurelle du réservoir.
• Les débits maximaux de remplissage et de soutirage, y compris en cas de transferts simultanés.
• Les limites admissibles de pression et de vide, la capacité utile et les dispositifs de protection contre le surremplissage.
• Les limites de pureté susceptibles d’être affectées par la corrosion, l’exposition à l’air ou le contenu précédent du réservoir.

La masse volumique mérite une attention particulière lorsqu’une cuve initialement utilisée pour de l’eau ou un produit chimique moins dense est réaffectée. Un même niveau de liquide peut exercer une charge structurelle plus importante. Pour les réservoirs en plastique, le volume nominal et une indication générale de résistance chimique ne suffisent pas à établir l’aptitude à l’emploi ; la masse volumique nominale et les limites de température définies par le fabricant doivent également correspondre aux conditions de service.

La concentration et la température doivent être prises en compte conjointement. Certaines solutions caustiques peuvent cristalliser si elles sont refroidies en dessous de leur plage de solidification, qui dépend de leur concentration. Les dépôts peuvent obstruer les vannes, les instruments et les petits raccords. Le chauffage peut maintenir l’installation en état de fonctionnement, mais un chauffage excessif ou irrégulier peut endommager les matériaux ou créer localement des conditions dépassant la base de conception. Définissez les seuils de chauffage et d’alarme à partir des données du fournisseur sur la solution et des limites du fabricant de l’équipement.

Vérifier la compatibilité du réservoir au niveau de chaque composant

L’acier au carbone peut convenir à de nombreuses applications de stockage en vrac de produits caustiques, mais son adéquation dépend de la concentration, de la température, de la fabrication et du niveau de contamination acceptable. Les produits de corrosion peuvent avoir une incidence sur le contrôle qualité avant que la perte de métal ne devienne un problème structurel. Si une contamination par le fer affecte la production en aval, évaluez le matériau au regard de la spécification du produit ainsi que du comportement prévisible face à la corrosion.

Le service avec des produits caustiques à température élevée peut également soulever des préoccupations liées à la fissuration par corrosion sous contrainte caustique dans les matériaux sensibles et les zones soumises à des contraintes. Les soudures, les réparations et les zones chauffées doivent donc faire l’objet d’un examen technique lorsque les conditions d’exploitation changent. Le choix de l’acier inoxydable ne dispense pas de cette évaluation : l’alliage, l’état de fabrication et les conditions d’exposition restent déterminants.

Les réservoirs en polyéthylène et autres matériaux non métalliques nécessitent une approche d’inspection différente. Confirmez la construction exacte et la classe de service, puis recherchez des fissures, des déformations, des renflements, des problèmes de support et une détérioration autour des piquages. Les contraintes exercées par la tuyauterie sur un raccord flexible du réservoir peuvent créer un point de défaillance, même lorsque le matériau du réservoir lui-même est chimiquement compatible. Pour les cuves revêtues ou composites, inspectez le revêtement ou la barrière anticorrosion conformément aux procédures du fabricant.

Étendez l’examen de compatibilité à chaque composant en contact avec le produit. Les joints, les sièges de vanne, les tuyaux flexibles, les instruments de niveau, les raccords d’échantillonnage et les garnitures mécaniques de pompe peuvent avoir des limites différentes de celles de la virole du réservoir. Les composants en aluminium et en zinc, y compris les pièces galvanisées inadaptées, présentent un risque particulier, car leur contact avec l’hydroxyde de sodium peut produire de l’hydrogène. Tout métal suspecté d’être incompatible doit faire rapidement l’objet d’une évaluation portant à la fois sur la perte d’intégrité et la production de gaz.

Une inspection pratique de l’intégrité doit associer chaque constat à une action. Une fuite, une déformation importante, une fissure active ou des signes de détérioration grave doivent entraîner l’isolement de l’équipement et une évaluation par une personne compétente. Des taches en surface peuvent justifier un examen plus approfondi, tandis qu’une fuite récurrente au niveau d’un piquage peut révéler une contrainte dans la tuyauterie, des mouvements thermiques ou un raccord inadapté. Remplacer le joint à répétition ne résoudra pas ces causes sous-jacentes.

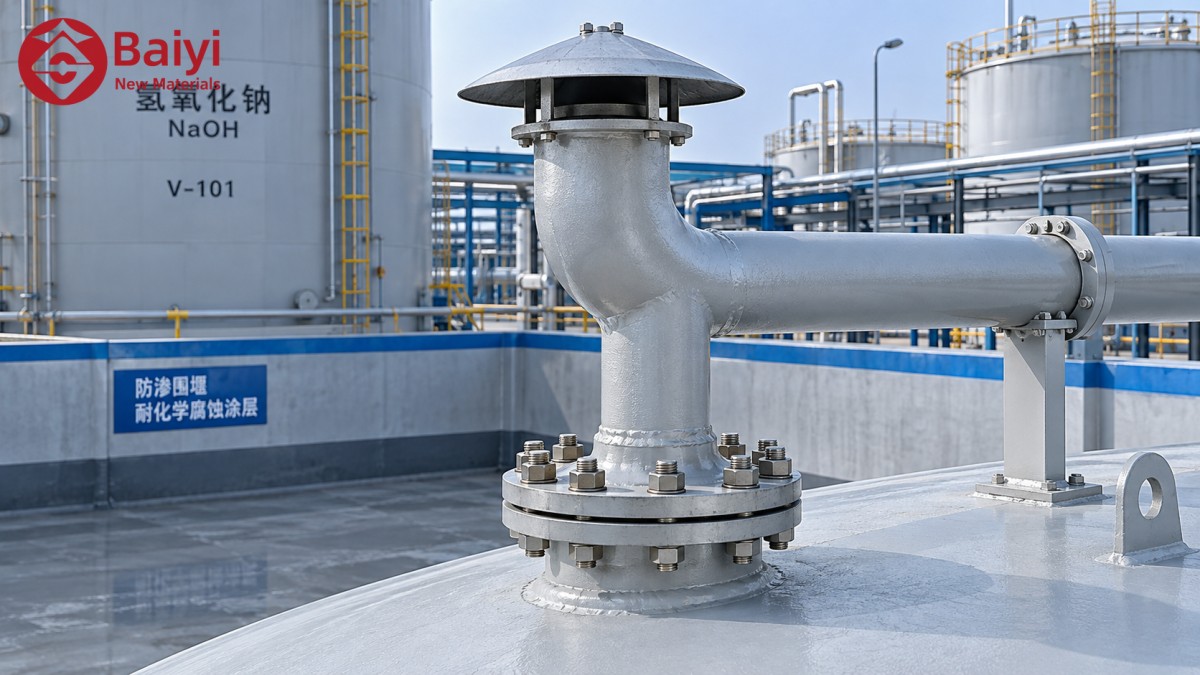

Vérifier que l’évent peut gérer le transfert réel

Un réservoir atmosphérique doit disposer d’un passage d’air fiable pour permettre à l’air de s’échapper pendant le remplissage et d’entrer pendant le soutirage. Un réservoir peut subir une pression ou un vide dommageable si ce passage est obstrué, même lorsque la pompe de transfert fonctionne normalement. Il faut déterminer si l’ensemble de l’évent offre une capacité suffisante tout en respectant les limites admissibles de pression et de vide du réservoir.

Évaluez la capacité en fonction des débits maximaux de transfert plausibles et de toute demande de respiration thermique applicable. Tenez compte des pertes de charge dues à la longueur des conduites, aux coudes, aux protections contre les intempéries, aux grilles, aux filtres et aux équipements de traitement. Le diamètre nominal du raccord d’évent ne suffit pas à démontrer que ses performances sont adéquates. Si des dispositifs de décharge de pression ou de vide sont installés, leurs réglages et leurs capacités doivent être compatibles avec la conception du réservoir.

Suivez le parcours de l’évent, du raccordement au réservoir jusqu’à son débouché. Vérifiez l’absence de vannes fermées, de bouchons improvisés, de grilles obstruées, de capots de protection endommagés, de poches de liquide et de dépôts. La soude entraînée peut sécher et former des résidus, et l’exposition au dioxyde de carbone atmosphérique peut contribuer à la formation de dépôts de carbonate. La fréquence d’inspection doit tenir compte de l’encrassement constaté, du régime de transfert et des conditions environnementales.

L’emplacement du débouché de l’évent est également important. Évaluez les endroits où des brouillards ou des liquides entraînés pourraient atteindre le personnel, les plateformes d’accès, les équipements voisins ou les prises d’air. Le dispositif d’évacuation doit limiter l’exposition sans empêcher la respiration du réservoir. L’ajout d’un filtre, d’un laveur de gaz ou d’un autre dispositif crée des pertes de charge et impose des opérations de maintenance, qui doivent être prises en compte dans l’examen technique.

Dans les applications exigeant un contrôle de la qualité, l’exposition à l’atmosphère peut affecter la teneur en carbonate. Un traitement de l’air ou un dispositif de couverture gazeuse contrôlée peut être adapté, mais l’un comme l’autre nécessite une évaluation de la pression et du vide. Raccorder une alimentation en gaz à un réservoir atmosphérique sans régulation adéquate ni dispositifs de protection adaptés peut créer un nouveau risque de surpression.

Toute modification de l’équipement de déchargement doit donc déclencher un réexamen de l’évent. Une pompe plus rapide ou une nouvelle méthode de transfert peut dépasser la capacité prévue pour l’installation d’origine. Si du gaz comprimé est utilisé à un moment quelconque du processus de livraison, évaluez la possibilité qu’il pénètre dans le réservoir récepteur et la manière dont le système empêche la pression de dépasser ses limites.

Inspecter la rétention en tant que barrière opérationnelle

La rétention secondaire doit pouvoir contenir le scénario de déversement défini pour le site et résister aux produits chimiques assez longtemps pour permettre une intervention maîtrisée. Son adéquation dépend du volume utile, de l’emplacement des fuites potentielles, de l’état des surfaces et de la maîtrise du drainage. Un mur qui semble intact offre peu de protection si une traversée de tuyauterie fuit ou si une évacuation débouche directement à l’extérieur de la zone.

Les règles de capacité varient selon la juridiction, les conditions du permis et l’installation. Ne supposez pas qu’un pourcentage habituel s’applique partout. Déterminez l’exigence applicable, puis calculez le volume utile en tenant compte du volume occupé par les réservoirs et les équipements. Les installations extérieures nécessitent également une marge appropriée pour les précipitations et, si l’évaluation du site l’exige, pour d’autres eaux susceptibles de pénétrer dans la zone.

Inspectez attentivement les sols, les joints de paroi, les puisards, les revêtements et les traversées. Le béton non protégé ne doit pas être automatiquement considéré comme une barrière durable et imperméable en cas d’exposition à la soude caustique. Le système en béton, le revêtement de protection lorsqu’il est utilisé, les joints et les conditions d’exposition prévues doivent être évalués. Un revêtement résistant aux produits chimiques peut néanmoins céder en raison d’une mauvaise adhérence, de fissures, de dommages mécaniques ou de discontinuités autour des supports.

Les dispositifs de drainage déterminent souvent l’efficacité de la rétention en cas d’incident. Maintenez les vannes de vidange dans la position prévue et encadrez leur manœuvre par une procédure documentée. Tout liquide accumulé doit être évalué avant son évacuation ; l’eau de pluie ne peut pas être considérée comme propre au seul motif qu’aucun déversement évident n’a été signalé. Prévoyez un moyen sûr de prélever un échantillon ou de la contrôler sans obliger le personnel à entrer dans un liquide contaminé.

Examinez les autres produits présents dans la zone de rétention. Les acides peuvent réagir vivement avec les produits caustiques et dégager une quantité importante de chaleur. D’autres produits chimiques incompatibles ou des métaux réactifs peuvent présenter des risques supplémentaires. Une rétention partagée nécessite une évaluation de compatibilité prenant en compte les déversements simultanés et les méthodes d’intervention.

La rétention autour du réservoir peut également ne pas couvrir les flexibles de déchargement, les pompes ou les raccords de transfert. Inspectez l’ensemble du parcours de transfert et déterminez où se déverserait le produit en cas de défaillance d’un raccord ou d’un flexible. Un dispositif de collecte local, des moyens d’isolement et un drainage protégé peuvent être nécessaires pour gérer les déversements en dehors du bassin de rétention principal.

Utiliser les normes et les dossiers pour démontrer l’aptitude au service

Aucun certificat unique ne permet d’établir la sécurité de toutes les installations de stockage d’hydroxyde de sodium. Les éléments attestant de la conformité associent généralement les exigences applicables en matière de travail et d’environnement, une base de conception adaptée au réservoir, les dossiers d’inspection et les contrôles opérationnels. La fiche de données de sécurité du fournisseur facilite la communication des dangers et les décisions de manutention, mais ne remplace ni les calculs de conception de l’équipement ni une évaluation propre au site.

Les normes doivent être choisies en fonction de leur champ d’application. API 650 concerne les réservoirs en acier soudé destinés au stockage de pétrole et sert également de base de conception pour certaines autres applications de stockage de liquides lorsque ses dispositions sont adaptées ; elle ne constitue pas une approbation générale pour le service caustique. API 653 porte sur l’inspection, la réparation, la modification et la reconstruction des réservoirs relevant de son champ d’application. ASTM D1998 concerne les réservoirs verticaux de stockage en polyéthylène. Aucune de ces références n’établit la compatibilité chimique pour toutes les concentrations, températures ou tous les composants.

Pour effectuer un examen de conformité pertinent, déterminez la norme applicable, son édition, le périmètre des équipements concernés et les éventuelles exigences complémentaires du projet. Une affirmation générique selon laquelle un réservoir est « conforme à API » ou « résistant aux produits chimiques » laisse trop de points en suspens. Conservez les spécifications des matériaux, les plans de conception, les dossiers de fabrication et d’essais pertinents, les informations sur le dimensionnement de l’évent ainsi que les restrictions d’exploitation du fabricant.

Les dossiers d’inspection doivent conserver des constats comparables dans le temps : emplacements et résultats des mesures, photographies des défauts, détails des réparations, vérifications des instruments et clôture des actions correctives. L’inspection interne ou l’entrée dans le réservoir nécessite des procédures spécifiques d’isolement et de contrôle d’accès. N’improvisez pas une entrée pour résoudre un constat d’inspection incertain.

Traduire les constats en décisions d’exploitation claires

Une inspection utile se conclut par une décision concernant le maintien en service. Une fuite active, une déformation grave, une voie de respiration obstruée ou une rétention défaillante peut imposer l’arrêt d’un transfert ou le retrait d’un équipement du service, selon l’état constaté et la procédure d’intervention du site. Les défauts moins urgents doivent néanmoins être attribués à un responsable, assortis d’une date d’achèvement et de toute restriction temporaire d’exploitation nécessaire.

Avant d’accepter une livraison, confirmez la capacité utile disponible, le bon cheminement du transfert, le bon fonctionnement de l’évent, l’état de la rétention et le statut des alarmes de niveau ainsi que de tout dispositif de protection contre le surremplissage installé. Le personnel doit également pouvoir accéder aux équipements de protection spécifiés, aux installations de rinçage d’urgence et aux commandes d’arrêt du transfert.

Les dossiers de contrôle qualité et de sécurité sont plus utiles lorsqu’ils sont examinés conjointement. Une hausse des teneurs en fer peut justifier une enquête sur la corrosion ; une augmentation des carbonates peut conduire à examiner l’exposition à l’air ; des difficultés répétées à vider le réservoir peuvent indiquer une cristallisation ou une respiration entravée. Chaque constat doit faire l’objet d’une enquête fondée sur ses propres éléments de preuve. Le système de stockage ne reste acceptable que tant que son état physique, ses conditions d’exploitation et la qualité du produit demeurent dans les limites définies pour le service.
